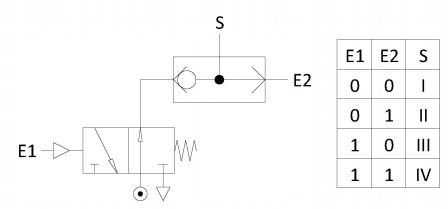

Em um determinado circuito pneumático, deseja-se preencher a coluna de saída S em função das entradas E1 e E2 na tabela de verdade. Para o circuito mostrado abaixo, qual é a sequência de resposta correta?
- AI=0; II=0; III=0; IV=0
- BI=1; II=0; III=0; IV=0
- CI=0; II=1; III=0; IV=1
- DI=1; II=1; III=1; IV=0
- EI=1, II=0, III=1, IV=1.
