Questão de Mecânica — Desenho Técnico Mecânico — COVEST-COPSET 2019
MecânicaDesenho Técnico Mecânico
- Código
- qq441836
- Banca
- COVEST-COPSET
- Órgão
- UFPE
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Mecânica

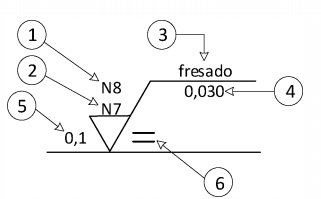

Para uma superfície a ser usinada, o projetista indicou parâmetros no desenho abaixo. Assinale, entre as alternativas a seguir, a que correlaciona, corretamente, os parâmetros indicados no desenho.
- A(1) rugosidade média mínima; (2) rugosidade média máxima; (3) processo de fabricação; (4) largura máxima da ondulação; (5) máximo espaçamento entre as rugosidades; (6) símbolo de direção das estrias.
- B(1) rugosidade média máxima; (2) rugosidade média mínima; (3) processo de fabricação; (4) comprimento da amostragem; (5) sobremetal; (6) símbolo de direção das estrias.
- C(1) rugosidade média máxima; (2) rugosidade média mínima; (3) processo de fabricação; (4) altura máxima da ondulação; (5) comprimento de amostragem; (6) símbolo de direção das estrias.
- D(1) rugosidade média mínima; (2) rugosidade média máxima; (3) processo de fabricação; (4) sobremetal (5) comprimento de amostragem; (6) símbolo de direção das estrias.
- E(1) rugosidade média máxima; (2) rugosidade média mínima; (3) processo de fabricação; (4) altura máxima da ondulação; (5) sobremetal; (6) símbolo de direção das estrias.
