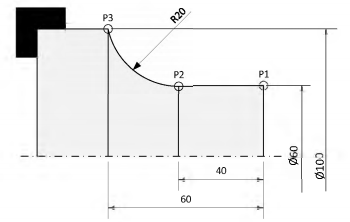

Um técnico recebeu como tarefa fabricar, em um torno CNC, a peça mostrada na figura abaixo, conforme a norma DIN66025-2(1983-01). Ao iniciar a criação do programa, ele conseguiu, facilmente, criar o código para usinar entre os pontos P1 e P2. Porém, ele não sabe como usinar a geometria entre os pontos P2 e P3. Dentre as alternativas abaixo, qual é a programação adequada para usinar a peça entre os pontos P2 e P3?
- AG03 X100 Z60. I0 K0.
- BG02 X100 Z-60 I20 K0.
- CG01 X100 Z-60.
- DG03 X-60 Z100 I0 K20.
- EG02 X100 Z60 I0 K0.
