Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — IV - UFG 2019
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qq444778
- Banca
- IV - UFG
- Órgão
- UFG
- Ano
- 2019
- Nível
- Médio
- Cargo
- CS - - Técnico em Eletromecânica

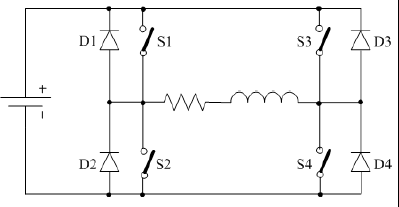

O circuito da figura a seguir representa um conversor de energia (inversor de frequência) monofásico com carga RL. Os diodos D1 a D4 fornecem um caminho de retorno para a corrente quando as chaves S1 a S4 são desligadas.
Suponha que o inversor opere em estágios, de acordo com a tabela a seguir.
No estágio 4, após o desligamento simultâneo das chaves S2 e S3, a corrente da carga flui através dos diodos
Suponha que o inversor opere em estágios, de acordo com a tabela a seguir.No estágio 4, após o desligamento simultâneo das chaves S2 e S3, a corrente da carga flui através dos diodos- AD1 e D4.
- BD2 e D3.
- CD1 e D3.
- DD2 e D4.
