Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IV - UFG 2019

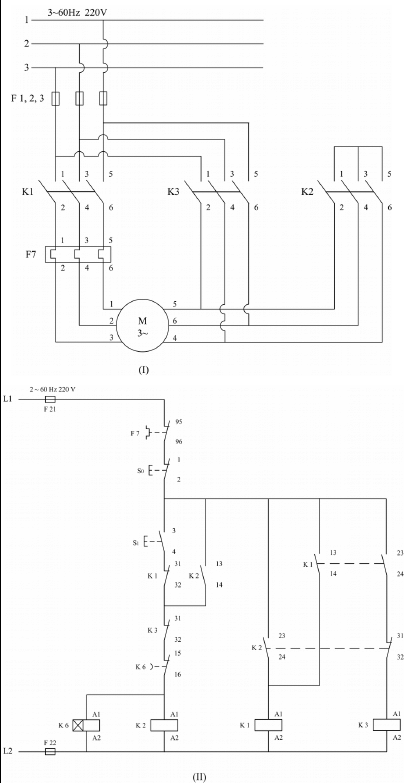

As figuras a seguir mostram, respectivamente, o circuito de força (I) e o circuito de comando (II) para o acionamento de motores de indução trifásicos pelo método estrela-triângulo. O acionamento começa com a conexão em estrela e, após um tempo pré-programado, comuta para a conexão em triângulo.Qual a alternativa descreve o instante em que ocorre a comutação do estado aberto para o estado fechado do contato?

1. AK2(23-24)
2. BK2(31-32)
3. CK1(23-24)
4. DK1(13-14)
