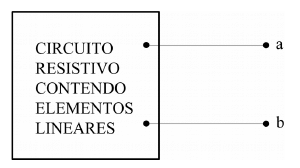

O circuito a seguir é linear.
O circuito foi ensaiado em laboratório. Utilizando-se um voltímetro, foram feitas duas medidas de tensão nos terminais a e b do circuito da figura.(A) Com um resistor de 20 Ω conectado aos terminais a e b, mediu-se a tensão de 40 V.(B) Com um resistor de 5 Ω conectado aos terminais a e b, mediu-se a tensão de 25 V.Com base nestas informações, e do ponto de vista dos terminais a e b, a resistência equivalente de Thévenin do circuito é:
O circuito foi ensaiado em laboratório. Utilizando-se um voltímetro, foram feitas duas medidas de tensão nos terminais a e b do circuito da figura.(A) Com um resistor de 20 Ω conectado aos terminais a e b, mediu-se a tensão de 40 V.(B) Com um resistor de 5 Ω conectado aos terminais a e b, mediu-se a tensão de 25 V.Com base nestas informações, e do ponto de vista dos terminais a e b, a resistência equivalente de Thévenin do circuito é:- ARTH= 5 Ω.
- BRTH = 10 Ω.
- CRTH = 15 Ω.
- DRTH = 20 Ω.
