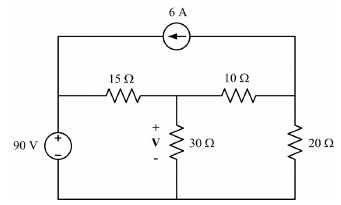

O circuito mostrado na figura a seguir é formado por elementos lineares.
Tenha em vista que um técnico de laboratório usou o princípio da superposição e, considerando o efeito somente da fonte de tensão, ou seja, com a fonte de corrente eliminada, mediu a tensão de 45 V no resistor de 30 Ω (observando a polaridade marcada no circuito). Com base nestas informações, a tensão V no resistor de 30 Ω, considerando o efeito das duas fontes, é:
Tenha em vista que um técnico de laboratório usou o princípio da superposição e, considerando o efeito somente da fonte de tensão, ou seja, com a fonte de corrente eliminada, mediu a tensão de 45 V no resistor de 30 Ω (observando a polaridade marcada no circuito). Com base nestas informações, a tensão V no resistor de 30 Ω, considerando o efeito das duas fontes, é:- AV = -75 V.
- BV = 45 V.
- CV = -30 V
- DV = -30 V.
