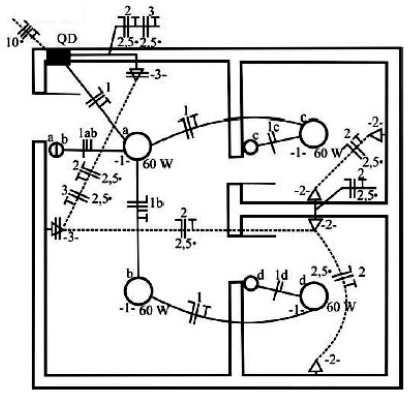

A figura que segue mostra o diagrama unifilar de um circuito elétrico de uma sala administrativa de um complexo industrial.
Analisando a figura, é possível identificar
Analisando a figura, é possível identificar- A1 segmento de eletroduto situado no piso, que permite ligar um motor trifásico.
- B3 interruptores simples e 1 interruptor duplo.
- C3 circuitos, 2 fases, 1 neutro e 1 interruptor duplo.
- D4 tomadas baixas, 2 tomadas de piso e 4 lâmpadas.
