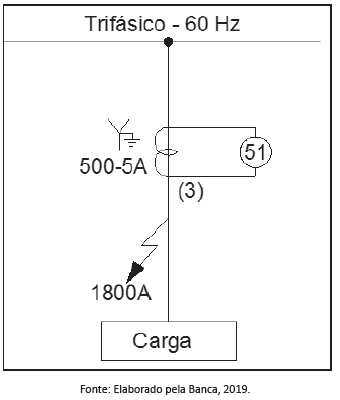

O alimentador de uma carga trifásica é protegido por um relé de sobrecorrente 51, conforme diagrama unifilar representado na figura.
A curva de atuação do relé utilizado é definida pela equação:
Tms é o dial ou o multiplicador de tempo e NM o múltiplo da corrente de acionamento da unidade temporizada. Para um curto-circuito trifásico igual a 1800 A no ponto indicado na figura, considerando-se o tape (corrente de ajuste da unidade temporizada) do relé igual a 2A e o dial selecionado igual a 0,1, é correto afirmar que
A curva de atuação do relé utilizado é definida pela equação: Tms é o dial ou o multiplicador de tempo e NM o múltiplo da corrente de acionamento da unidade temporizada. Para um curto-circuito trifásico igual a 1800 A no ponto indicado na figura, considerando-se o tape (corrente de ajuste da unidade temporizada) do relé igual a 2A e o dial selecionado igual a 0,1, é correto afirmar que- Aao se aumentar o valor do tape, o tempo de atuação do relé diminuirá.
- Bo tempo de atuação do relé é de 0,1 segundos.
- Co tempo de atuação do relé é maior do que 0,5 segundos.
- Dsubstituindo-se os transformadores de corrente por outros de relação de transformação de 200-5A, o tempo de atuação do relé aumentará.
