Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FCM 2019
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qq455509
- Banca
- FCM
- Órgão
- Prefeitura de Caranaíba - MG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletricidade

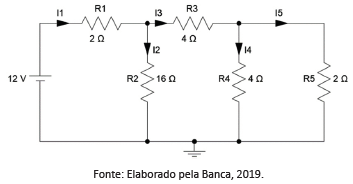

A figura a seguir representa um circuito em que uma fonte de tensão é conectada a um conjunto de resistores.
Os valores corretos das correntes I2 e I4 são, respectivamente,
Os valores corretos das correntes I2 e I4 são, respectivamente,- A2 A / 4 A.
- B1 A / 1 A.
- C0,5 A / 0,5 A.
- D0,5 A / 1 A.
