Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FCM 2019

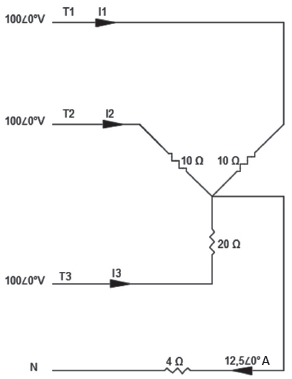

Na figura a seguir representa-se uma carga resistiva conectada em estrela, em que se aplicam, nos terminais T1, T2 e T3, tensões iguais a 100 V. O neutro é aterrado através de uma resistência.Fonte: Elaborado pela Banca, 2019.Considerando-se que a corrente que circula no neutro é de 12,5 A, é correto afirmar que os valores das correntes I1, I2 e I3 nos terminais T1, T2 e T3 são, respectivamente,

1. A2,5 A / 2,5 A / 5 A.
2. B5 A / 5 A / 2,5 A.
3. C0 A / 0 A / 12,5 A.
4. D4,17 A / 4,17 A / 4,17 A.
