Questão de Engenharia Civil — Estruturas — FUNDATEC 2019

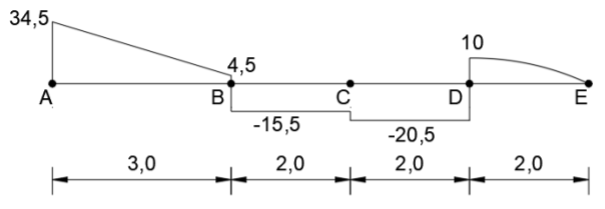

A figura abaixo ilustra o diagrama de esforço cortante de uma viga isostática sujeita a esforços verticais com valores expressos em kN, que apresenta equações do tipo: y = b; y = ax+b e y=ax²+bx+c. Sendo assim, analise o diagrama e as assertivas que seguem:I. No trecho AB, a viga apresenta um carregamento distribuído de 15 kN/m.II. O diagrama de momento fletor terá trechos com equações de 1º, 2º e 3º graus.III. O momento máximo da viga será positivo e está localizado no ponto B.IV. No ponto D, existe uma reação de apoio com o valor de 10 kN.Quais estão corretas?

1. AApenas I e III.
2. BApenas II e III.
3. CApenas I, II e IV.
4. DApenas I, III e IV.
5. EI, II, III e IV.
