Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2019

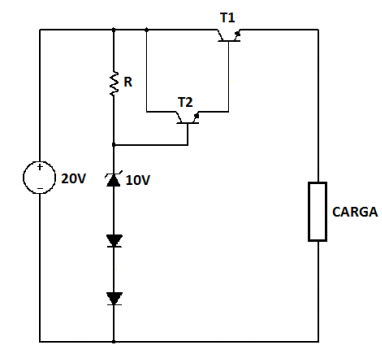

Para o circuito do regulador linear em malha aberta abaixo, determine o valor máximo de R de modo que o regulador tenha capacidade de fornecer pelo menos 5A para a carga. Para o zener operar adequadamente, é necessária uma corrente de 50 mA. O transistor T1 apresenta um β1 de 2 e o transistor T2 um β2 de 50. A fonte apresenta uma tensão de 20V ± 10%. Considere a queda de tensão nos diodos 0,5V e a tensão de zener 10V.

1. A65Ω.
2. B70Ω.
3. C75Ω.
4. D80Ω.
5. E85Ω
