Questão de Engenharia Eletrônica — Filtros — FUNDATEC 2019
Engenharia EletrônicaFiltros
- Código
- qq466563
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Gramado - RS
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

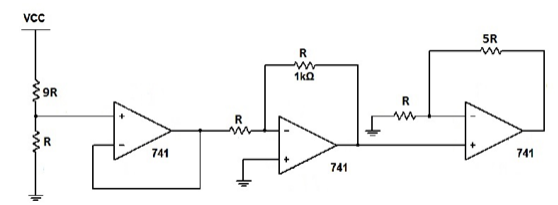

O circuito a seguir foi desenvolvido para condicionar e amplificar o sinal de entrada de um sistema. Para validar o projeto, o projetista utilizou um divisor de tensão na entrada para verificar a função do sistema. Sabendo que o amplificador está devidamente alimentado com tensões simétricas, determine o valor da saída do circuito baseado na tensão de Vcc.
- A5Vcc/10
- B-5Vcc/10
- C6Vcc/10
- D-6Vcc/10
- EVcc/10
