Questão de Engenharia Elétrica — Medidas Elétricas — FUNDATEC 2019
Engenharia ElétricaMedidas Elétricas
- Código
- qq466566
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Gramado - RS
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

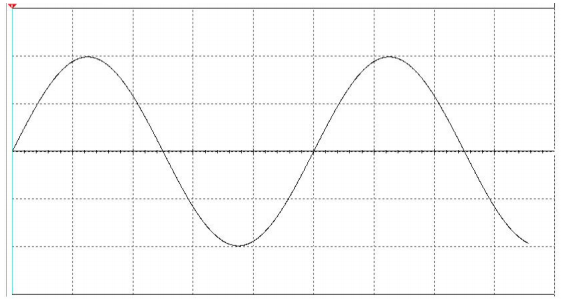

Analisando o sinal senoidal na tela do osciloscópio da figura abaixo e sabendo que o equipamento está configurado para a escala de amplitude de 10 V/Div e para a escala de tempo com 2ms/Div, podemos afirmar que os valores de tensão RMS e frequência do sinal são, respectivamente, os valores de (considere o valor inteiro sem casas decimais):
- A20V; 100Hz
- B14V; 10Hz
- C20V; 10Hz
- D14V; 100 Hz
- E20V; 50 Hz
