Questão de Engenharia Civil — Estruturas — FUNDATEC 2019

Engenharia CivilEstruturas
Código
qq467965
Banca
FUNDATEC
Órgão
Prefeitura de Porto Mauá - RS
Ano
2019
Nível
Superior
Cargo
Engenheiro Civil

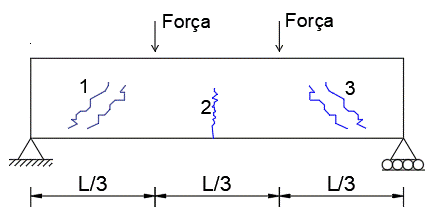

Em estruturas de concreto armado, podem surgir fissuras oriundas de diversos fatores. Para o caso particular da viga ilustrada abaixo, assinale a alternativa INCORRETA.Imagem associada para resolução da questão
  1. AAs fissuras “1” e “3” podem ser oriundas de esforços de cisalhamento.
  2. BO esforço interno de momento fletor pode ser responsável pelo surgimento da fissura “2”.
  3. CPara evitar o colapso pelo crescimento das fissuras “1”, pode ser utilizado estribo reto (vertical – 90°).
  4. DO uso de estribos inclinados a 45° no sentido anti-horário em relação ao eixo x positivo é indicado para evitar a propagação das fissuras “1” e “3”.
  5. ENo ponto onde se encontra a fissura “2”, a estrutura apresenta esforço de momento fletor máximo e esforço cortante igual a zero.
Revelar gabarito e comentário

GabaritoD — O uso de estribos inclinados a 45° no sentido anti-horário em relação ao eixo x positivo é indicado para evitar a propagação das fissuras “1” e “3”.

Link permanente: /questoes/qq467965
