Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FUNDATEC 2019
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qq468996
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Santa Rosa - RS
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

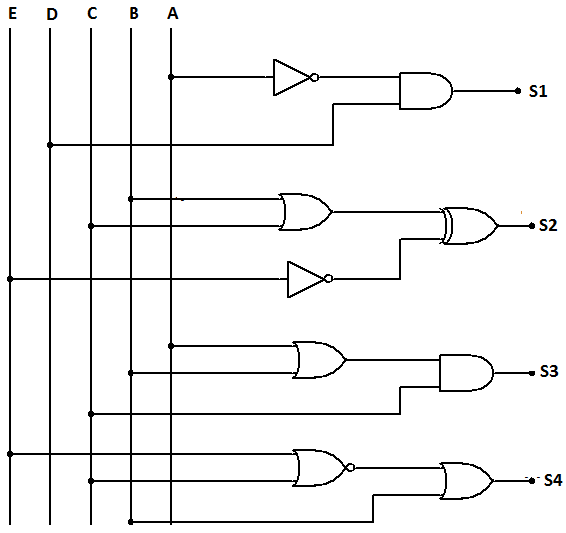

Nas entradas de um sistema digital, foram aplicados os seguintes valores em hexadecimal 1Bh e 0Dh (EDCBA, sendo A o valor menos significante). Tendo conhecimento do circuito, determine os valores das saídas (S4 S3 S2 S1, sendo S1 o valor menos significante) em hexadecimal.
- AAh e 4h.
- B5h e 2h.
- C2h e 5h.
- D4h e Ah.
- E4h e 2h.
