Questão de Engenharia Eletrônica — Transistor — FUNDATEC 2019

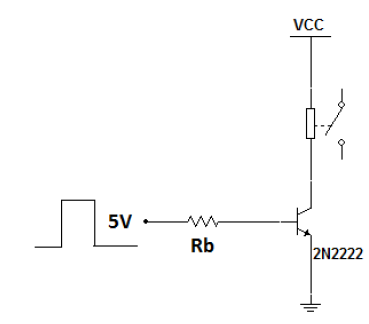

Determine o valor máximo de Rb, no circuito abaixo, de modo que o transistor opere como chave para acionar a bobina do relé. Considere os seguintes parâmetros para o projeto e que o transistor será acionado por um sinal TTL.Transistor 2N2222Vbe = 0,7 VHfe = 50Icmáx = 500 mAReléVCC = 12VI = 50 mA

1. A5.000 Ω
2. B4.700 Ω
3. C4.500 Ω
4. D4.300 Ω
5. E4.100 Ω
