Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2019
Engenharia ElétricaCircuitos CC
- Código
- qq469005
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Santa Rosa - RS
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

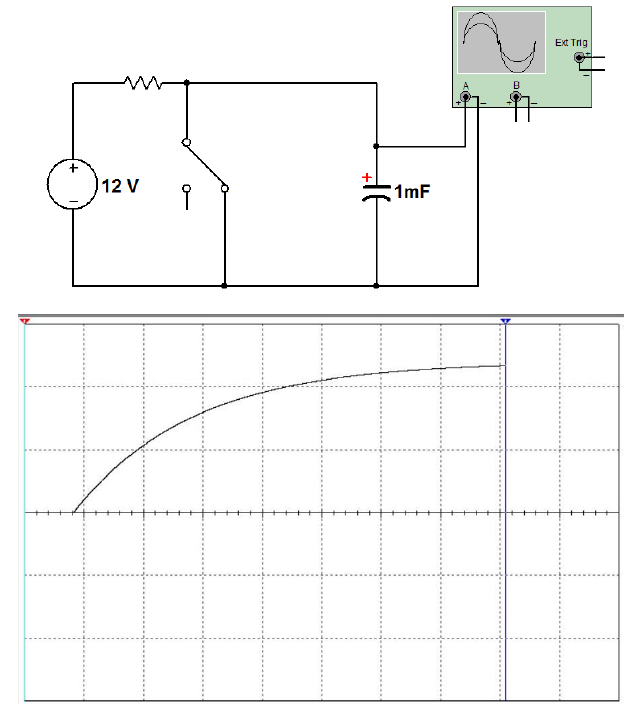

O circuito a seguir está com a chave fechada. Em um determinado instante de tempo, a chave é aberta. Determine o valor do resistor baseado na leitura da tela do osciloscópio, considerando que ele estava configurado com 5V/Div e 100 ms/Div.
- A50Ω
- B100Ω
- C150Ω
- D200Ω
- E250Ω
