Questão de Arquitetura — Expressão e representação — FUNDEP (Gestão de Concursos) 2019
ArquiteturaExpressão e representação
- Código
- qq475264
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- Prefeitura de Uberlândia - MG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Desenhista

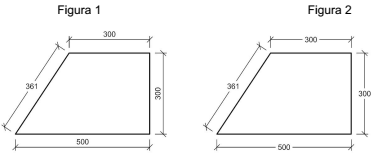

Em relação à cotagem de desenhos técnicos, a NBR 10.126:1987 recomenda certas padronizações, entre elas a direção e o posicionamento dos elementos numéricos indicativos do dimensionamento dos elementos cotados.Nesse contexto, analise as figuras a seguir.
Considerando as recomendações da NBR 10.126:1987 e as representações dadas, assinale a alternativa correta.
Considerando as recomendações da NBR 10.126:1987 e as representações dadas, assinale a alternativa correta.- ANenhuma das duas figuras está correta, uma vez que não é permitida a utilização de texto de cota em sentido ou inclinação diferente das linhas de cota que o acompanham.
- BApenas a figura 2 apresenta método correto de apresentação dos textos das cotas, uma vez que se pode utilizar tanto textos de cota horizontais quanto textos alinhados às linhas de cota, mas não simultaneamente.
- CApenas a figura 1 apresenta um método correto de apresentação dos textos das cotas, pois os textos que acompanham linhas de cota inclinadas devem, obrigatoriamente, ser apresentados na horizontal.
- DAs duas figuras apresentam métodos corretos de apresentação dos textos das cotas, uma vez que são permitidas tanto a utilização do texto alinhado às linhas de cota quanto disposto horizontalmente, à escolha de quem o representa.
