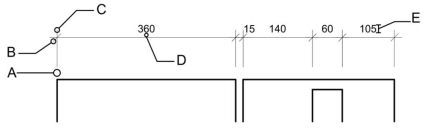

Em desenho técnico, a representação dos elementos de uma cota é descrita tanto pela NBR 10.126:1987 quanto pela NBR 6.492:1994, sendo esta última uma norma mais genérica em relação aos detalhes das cotas, porém mais direcionada à representação em projetos de arquitetura. De qualquer forma, o que era feito até então manualmente, hoje pode ser configurado no AutoCAD através da janela “Manage Dimension Styles”, que, por sua vez, é acessada pelo comando “DIMSTY”. Ao se abrir esse comando / janela e criar um novo estilo de cota, algumas abas são mais utilizadas na configuração: “Lines”, “Symbols and Arrows”, “Text”, “Fit”, “Primary Units”. Em cada uma dessas abas, há opções e campos editáveis que configuram as diversas partes do texto.Considerando esse contexto, analise a figura a seguir.Relacione as abas e funções a seguir aos respectivos itens indicados pelas letras de “A” a “E” em que estão configurados.( ) Aba “Text”, opção “Offset from dim line”( ) Aba “Lines”, opção “Offset from origin”( ) Aba “Symbols and Arrows”, opção “Arrowheads”Assinale a sequência correta.

1. AE B A
2. BD A B
3. CC D A
4. DD E A
