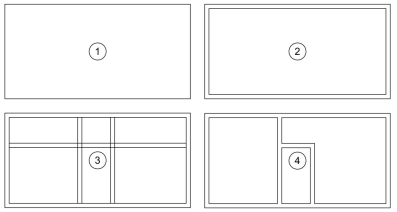

No desenho de plantas baixas realizadas por meio do software AutoCAD, são várias as ferramentas e possibilidades para se iniciar, desenvolver e finalizar o processo de desenho.Analise as figuras de 1 a 4 a seguir, que representam parte do processo de desenho da planta baixa de uma edícula utilizando o AutoCAD.
Para a realização das etapas apresentadas pelas figuras de 1 a 4 respectivamente, no software AutoCAD, é suficiente a utilização dos seguintes comandos:
Para a realização das etapas apresentadas pelas figuras de 1 a 4 respectivamente, no software AutoCAD, é suficiente a utilização dos seguintes comandos:- A1. Rectangle / 2. Offset / 3. Ungroup + Copy / 4. Trim.
- B1. Line / 2. Move / 3. Offset / 4. Trim.
- C1. Line / 2. Copy / 3. Copy / 4. Fillet.
- D1. Rectangle / 2. Offset + Explode / 3. Offset / 4. Trim.
