Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2019
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq475356
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- Prefeitura de Uberlândia - MG
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

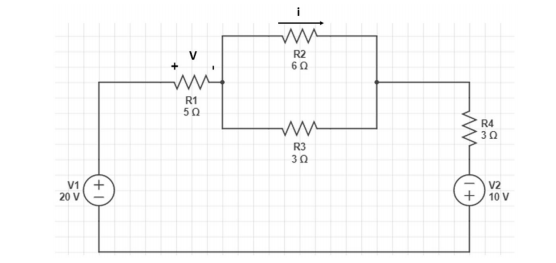

O circuito representado na figura a seguir é composto por duas fontes de tensão (V1 e V2) e quatro resistências (R1, R2, R3 e R4).
Assinale a alternativa que apresenta correta e respectivamente o módulo da tensão V no resistor R1 em volts e da corrente i no resistor R₂ em amperes.
Assinale a alternativa que apresenta correta e respectivamente o módulo da tensão V no resistor R1 em volts e da corrente i no resistor R₂ em amperes.- AV = 15 V e i = 3 A.
- BV = 5 V e i = 1/3 A
- CV =15 V e i = 1 A.
- DV = 6 V e i = 1 A.
