Questão de Eletrônica — Análise de Circuitos — FUNDEP (Gestão de Concursos) 2019
EletrônicaAnálise de Circuitos
- Código
- qq476203
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- SAAE de Itabira - MG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

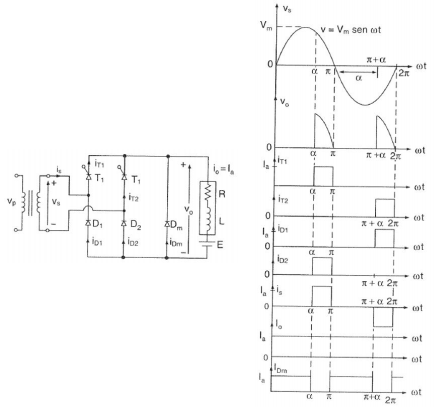

Analise o circuito a seguir e suas respectivas formas de onda.
Após análise, é correto afirmar:
Após análise, é correto afirmar:- AA corrente na carga apresenta ondulações, uma vez que a carga tem uma componente altamente indutiva.
- BEsse conversor opera no primeiro e terceiro quadrantes, em aplicações de até 15 kW.
- CNo semiciclo positivo de Vs, a corrente na carga é transferida para Dm, invertendo o sentido da corrente na carga.
- DUma tensão pulsativa é obtida na carga devido à condução dos tiristores.
