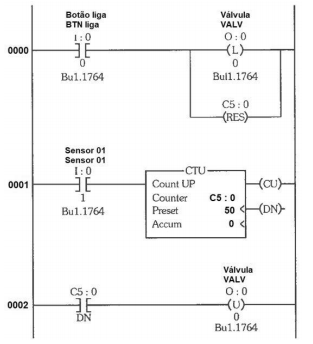

Analise o diagrama Ladder a seguir.
Analise as seguintes afirmativas referentes a esse diagrama e assinale com V as verdadeiras e com F as falsas.( ) O diagrama utiliza um bloco de função de um contador crescente cuja função é a contagem de eventos, transições falsas / verdadeiras na linha de controle.( ) No primeiro degrau, o botão liga aciona a válvula e modifica o sentido do contador para decrescente através de um preset no contador.( ) A cada transição de um para zero o sensor 01 aciona o contador, aumentando em uma unidade o valor acumulado, passando para C5: 1.( ) Se a contagem atinge o valor pré-programado, 50, o bit Bul1.1764 vai para o nível lógico 0, e o contato associado a esse bit desliga a válvula através de reset da bobina.Assinale a sequência correta.
Analise as seguintes afirmativas referentes a esse diagrama e assinale com V as verdadeiras e com F as falsas.( ) O diagrama utiliza um bloco de função de um contador crescente cuja função é a contagem de eventos, transições falsas / verdadeiras na linha de controle.( ) No primeiro degrau, o botão liga aciona a válvula e modifica o sentido do contador para decrescente através de um preset no contador.( ) A cada transição de um para zero o sensor 01 aciona o contador, aumentando em uma unidade o valor acumulado, passando para C5: 1.( ) Se a contagem atinge o valor pré-programado, 50, o bit Bul1.1764 vai para o nível lógico 0, e o contato associado a esse bit desliga a válvula através de reset da bobina.Assinale a sequência correta.- AF F V F
- BF V F F
- CV F F F
- DV F V V
