Questão de Eletrônica — Análise de Circuitos — FUNDEP (Gestão de Concursos) 2019
EletrônicaAnálise de Circuitos
- Código
- qq476213
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- SAAE de Itabira - MG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

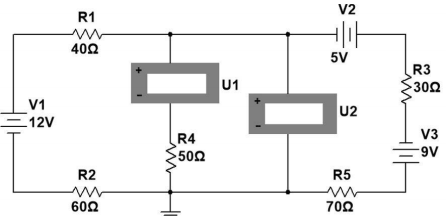

Analise este circuito considerando os instrumentos de medida.
No circuito apresentado, as indicações desses instrumentos de medida serão, respectivamente, iguais a
No circuito apresentado, as indicações desses instrumentos de medida serão, respectivamente, iguais a- A+ 120 mA e – 4 V
- B+ 12 V e – 140 mA.
- C– 10 mA e – 0,5 V.
- D– 8,0 V e + 20 mA.
