Questão de Engenharia Civil — Estruturas — IADES 2019

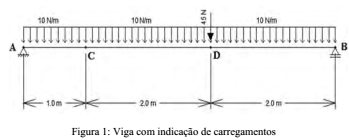

A viga apresentada na Figura 1 está sujeita a um carregamento de 10 N/m distribuído uniformemente por toda a respectiva extensão e um carregamento de 45 kN localizado no ponto D. Considere que a viga tem seção retangular (20 cm x 40 cm) e que a maior dimensão da seção está orientada na direção que resulta em um maior momento de inércia, resistindo às solicitações de momento fletor. Suponha também que o material da viga é isotrópico.Nessas condições, é correto afirmar que a tensão normal máxima na seção C ( σmáx,C ), em kPa, corresponde a

1. A38,0.
2. B9,5.
3. C33,0.
4. D19,0.
5. E5,2.
