Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IADES 2019

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq483588
Banca
IADES
Órgão
AL-GO
Ano
2019
Nível
Superior
Cargo
Engenheiro Eletricista

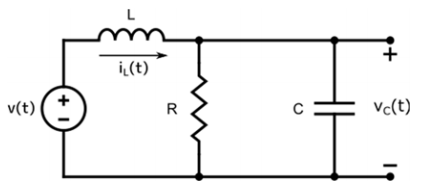

Imagem associada para resolução da questãoO circuito dessa figura pode ser representado no espaço de estados comoImagem associada para resolução da questãoem que x₁ = vC(t), x₂ = iL(t), e com
  1. Aa = -2/(RC), b = 0, c = -1/L, d = 0, e = 0 e f = 1/C.
  2. Ba = -1/(RC), b = 2/C, c = 0, d = 2, e = 0 e f = 2/L.
  3. Ca = -1/(RC), b = 1/C, c = -2/L, d = 2, e = 0 e f = 1/R
  4. Da = -1/(RC), b = 1/C, c = -1/L, d = 0, e = 0 e f = 1/L.
  5. Ea = -2/(RC), b = 1/C, c = -1/L, d = 0, e = 0 e f = 2/L.
Revelar gabarito e comentário

GabaritoD — a = -1/(RC), b = 1/C, c = -1/L, d = 0, e = 0 e f = 1/L.

Link permanente: /questoes/qq483588
