Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IADES 2019

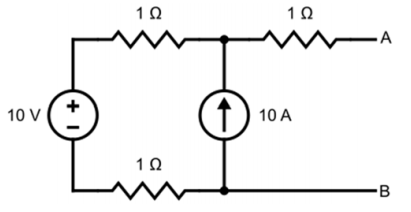

O teorema de Thévenin é amplamente utilizado para simplificar a análise de circuitos. Com base no circuito elétrico da figura apresentada, deseja-se determinar o circuito equivalente de Thévenin entre os terminais A e B. Se VTh é a tensão equivalente de Thévenin e RTh é a resistência equivalente de Thévenin, então

1. AVTh= 10 V e RTh = 1 Ω.
2. BVTh = 10 V e RTh = 2 Ω.
3. CVTh = 10 V e RTh = 3 Ω.
4. DVTh = 30 V e RTh = 1 Ω.
5. EVTh = 30 V e RTh = 3 Ω.
