Questão de Engenharia Elétrica — Transformador de Potência — IBADE 2019
Engenharia ElétricaTransformador de Potência
- Código
- qq486287
- Banca
- IBADE
- Órgão
- DEPASA - AC
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

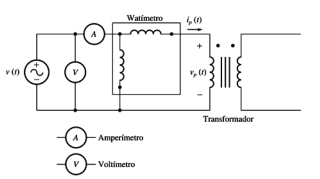

Para o ensaio a vazio de um transformador, o circuito e os equipamentos indicados na figura abaixo foram utilizados.
Um transformar monofásico de 20 kVA, 8000/200 V e 60 Hz foi ensaiado. Os valores da tensão, potência e corrente a vazio medidos no lado de alta do transformador foram Vz = 8000 V, Iz = 10 A e Pz = 400 W. Para o transformador ensaiado, o módulo da impedância de magnetização e o fator de potência medidos no ensaio são respectivamente:
Um transformar monofásico de 20 kVA, 8000/200 V e 60 Hz foi ensaiado. Os valores da tensão, potência e corrente a vazio medidos no lado de alta do transformador foram Vz = 8000 V, Iz = 10 A e Pz = 400 W. Para o transformador ensaiado, o módulo da impedância de magnetização e o fator de potência medidos no ensaio são respectivamente:- A800 Ω e 0,05.
- B800 Ω e 0,005.
- C80 Ω e 0,5.
- D0,00125 e 0,005.
- E0,00125 e 0,05.
