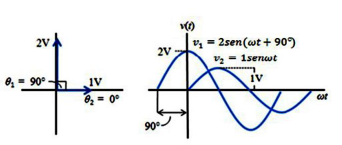

O fasor representa muito bem um sinal senoidal, de forma a auxiliar no estudo e na manipulação destes sinais. Por exemplo: observam-se dois fasores que representam duas formas de ondas senoidais distintas, v1 = 2s (t 90) e v = 1s t. Observe, na figura a seguir, do lado direito, que v2 toca o eixo horizontal em t = 0, tornando necessário que o raio vetor que representa v2 coincida com o eixo horizontal neste dado momento para que sua projeção vertical seja nula. A outra senoide é gerada por um fasor que em t = 0 já descreveu um angulo de 90º com relação ao eixo horizontal, atingindo assim sua projeção máxima vertical.[imagem 2][imagem 2]Para __________________________,usando o método fasorial a fórmula é,v=Vmsen(ωt ± θ)[imagem 2] ⇒ Vm∟ ± θA alternativa que completa o espaço é:

1. Adeterminar o eixo diagonal da figura da esquerda.
2. Bfazer a soma algébrica destes dois sinais senoidais.
3. Ccomparar os eixos horizontais das ondas fasoriais.
4. Dcomparar os eixos verticais das ondas fasoriais.
5. Etornar positiva a projeção nula.
