Questão de Engenharia Ambiental e Sanitária — Sistema de Abastecimento de Água — IBADE 2019
Engenharia Ambiental e SanitáriaSistema de Abastecimento de Água
- Código
- qq490255
- Banca
- IBADE
- Órgão
- Prefeitura de Vilhena - RO
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Ambiental

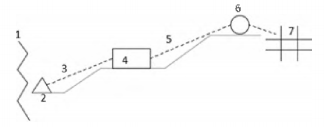

O croqui abaixo representa um Sistema de Abastecimento de Água fictício. Sabe-se que o número 1 é o córrego de captação, e o número 7, as redes de distribuição de água. Dessa forma, podemos afirmar que os números do croqui correspondem às seguintes unidades do Sistema de Abastecimento de água.
- A2 - Ponto de captação com elevatória de água bruta, 3 - Adutora de água Bruta, 4 - Estação de Tratamento de água com estação elevatória de água tratada, 5 - Adutora de Água Tratada, 6 - Reservatório de Água Tratada.
- B2 - Reservatório de água bruta, 3 - Adutora de água Bruta, 4 - Reservatório de água tratada com elevatória de água tratada, 5 - Adutora de Água Tratada, 6 - Elevatória de Água tratada.
- C2 - Gradeamento, 3 - Adutora de água Bruta, 4 - Estação de Tratamento de Água, 5 - Elevatória de água Tratada, 6 - Reservatório de Água Tratada.
- D2 - Dique de contenção, 3 - Adutora de água tratada, 4 - Estação de Tratamento de água, 5 - Adutora de Água Tratada, 6 - Reservatório de Água Tratada.
- E2 - Ponto de captação com elevatória de água bruta, 3 - Adutora de água bruta, 4 - Reservatório de água bruta, 5 - Adutora de Água Tratada, 6 - Reservatório de Água Tratada.
