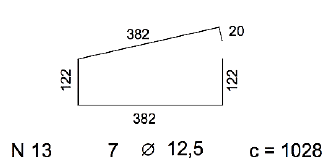

As peças de concreto armado possuem em seu detalhamento de ferragem uma identificação igual ao do tipo mostrado na figura abaixo. Com base nisso, analise a figura e, em seguida, assinale a alternativa correta:
- AO número “7” representa a identificação da peça de aço na estrutura.
- B“N 13” representa a quantidade de peças na mesma posição na estrutura.
- C“c” representa o comprimento de corte da barra para dobragem em centímetros.
- D“ø 12,5” representa o diâmetro de barra em centímetros.
- ENa figura, o gancho do estribo é representado pela dimensão de 382 cm.
