Questão de Eletrônica — Análise de Circuitos — IF-ES 2019
EletrônicaAnálise de Circuitos
- Código
- qq507591
- Banca
- IF-ES
- Órgão
- IF-ES
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletroeletrônica

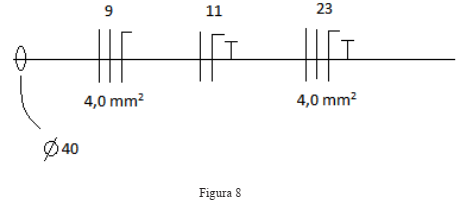

A NBR 5444 estabelece a padronização dos símbolos gráficos utilizados em projetos de instalações elétricas prediais. Na Figura 8 abaixo, há um trecho de uma planta onde se destaca parte da simbologia atual empregada. Com base na citada NBR, no diagrama e no que ele representa, é CORRETO afirmar que:
- AHá três circuitos, todos com condutores elétricos de 4,0 mm².
- BHá três circuitos no eletroduto e somente um não possui condutor de proteção.
- CHá apenas um circuito monofásico sem proteção.
- DO eletroduto possui seção transversal de 4,0 mm² .
- EDois circuitos são bifásicos e ambos possuem circuito de proteção.
