Questão de Eletroeletrônica — Equipamentos Elétricos em Eletroeletrônica — IF-ES 2019

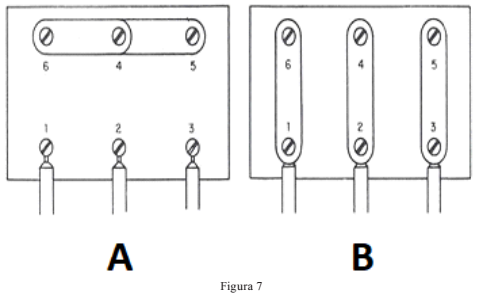

Os motores trifásicos normalmente trazem placas com a numeração dos terminais das bobinas para que se possam efetivar diversos tipos de conexões para funcionamento em tensões diferentes. Um motor trifásico 220V/380V de 6 terminais numerados foi ligado de duas formas diferentes, conforme a Figura 7 abaixo. As formas de ligação A e B podem ser caracterizadas, respectivamente, como:

1. ALigação Triângulo 220V e Ligação Estrela 380V.
2. BLigação Triângulo 380V e Ligação Estrela 380V.
3. CLigação Triângulo 380V e Ligação Estrela 220V.
4. DLigação Estrela 220V e Ligação Triângulo 380V.
5. ELigação Estrela 380V e Ligação Triângulo 220V.
