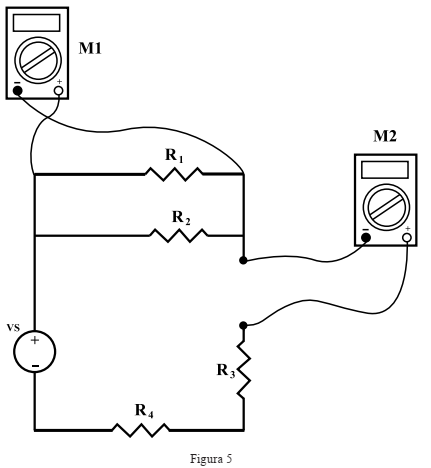

Um aluno solicitou a ajuda de um técnico para auxiliá-lo na utilização de dois multímetros para medir tensão e corrente em um circuito puramente resistivo. O aluno estava utilizando os multímetros M1 e M2 conforme a Figura 5 abaixo. O que se pode concluir acerca da utilização dos multímetros?
- AO multímetro M1 está medindo a tensão no paralelo entre R1 e R2 e sua polaridade está correta. Já o multímetro M2 está medindo a corrente que passa por R1 e sua polaridade está invertida.
- BO multímetro M1 está medindo a tensão no paralelo entre R1 e R2 e sua polaridade está correta. Já o multímetro M2 está medindo a corrente total do circuito e sua polaridade está invertida.
- CO multímetro M1 está medindo a tensão no paralelo entre R1 e R2 e sua polaridade está invertida. Já o multímetro M2 está medindo a corrente que passa por R3 e R4 e sua polaridade está invertida.
- DO multímetro M1 está medindo a corrente no paralelo entre R1 e R2 e sua polaridade está invertida. Já o multímetro M2 está medindo a corrente total do circuito e sua polaridade está correta.
- EO multímetro M1 está medindo a corrente no paralelo entre R1 e R2 e sua polaridade está invertida. Já o multímetro M2 está medindo a corrente que passa pela associação em série de R3 e R4 e sua polaridade está correta.
