Eletroeletrônica · IF-ES · 2019 | Questão sqc-qq507599

EletroeletrônicaEletrônica Digital em Eletroeletrônica

Código: qq507599
Banca: IF-ES
Órgão: IF-ES
Ano: 2019
Nível: Médio

Cargo: Técnico em Eletroeletrônica

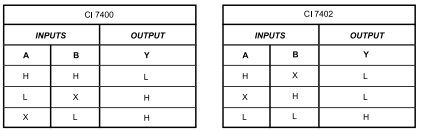

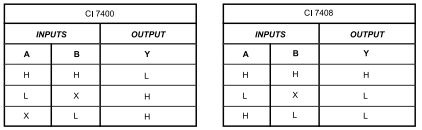

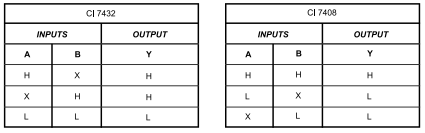

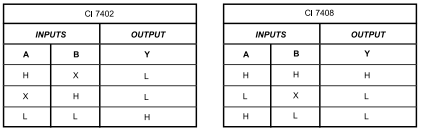

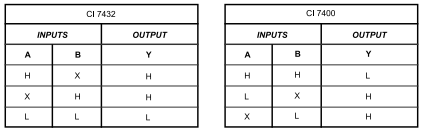

As portas lógicas NAND e NOR são consideradas portas universais. Isso se deve ao fato de que em combinações apropriadas podem ser usadas para implementar cada uma das outras operações booleanas conhecidas. Assim, quando solicitado, um técnico foi verificar se tais portas estavam disponíveis no estoque e acabou encontrando alguns Circuitos Integrados (CIs) da família TTL. De acordo com informações das tabelas verdades (Function Table), presentes nos datasheets dos componentes, assinale qual alternativa contém, SOMENTE, as portas solicitadas.(OBS: “H” -> HIGH (sinal alto) / “L” -> LOW (sinal baixo) / “X” -> Don’t care (não importa)).

Questão de Eletroeletrônica — Eletrônica Digital em Eletroeletrônica — IF-ES 2019
