Questão de Eletrônica — Análise de Circuitos — IF-MG 2019
EletrônicaAnálise de Circuitos
- Código
- qq507801
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Industrial

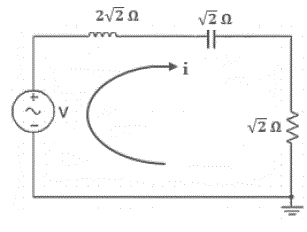

Considere o circuito RLC apresentado na Figura abaixo, onde V é a tensão aplicada no circuito e i a corrente que circula no circuito.
Com relação ao circuito da Figura, assinale a alternativa correta:
Com relação ao circuito da Figura, assinale a alternativa correta:- AA corrente está em fase com a tensão.
- BA corrente está adiantada em relação à tensão de 30 graus.
- CA corrente está adiantada em relação à tensão em 63,4 graus.
- DA corrente está atrasada em relação à tensão em 54,7 graus.
- EA corrente está atrasada em relação à tensão em 45 graus.
