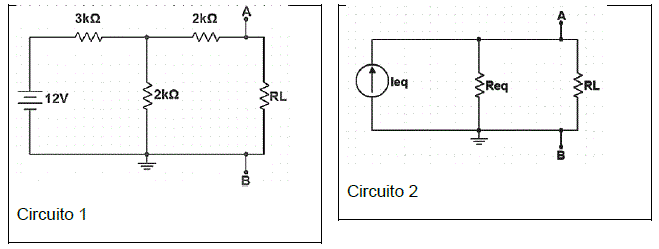

As Figuras abaixo apresentam dois circuitos elétricos.
O Circuito 2 é equivalente ao Circuito1. Com base nesta afirmação, marque a opção correta que indica os valores de Ieq e Req, respectivamente:
O Circuito 2 é equivalente ao Circuito1. Com base nesta afirmação, marque a opção correta que indica os valores de Ieq e Req, respectivamente:- A1,5 mA e 3,2 kΩ.
- B3 mA e 4 kΩ.
- C1,5 mA e 4 kΩ.
- D3 mA e 3,2 kΩ.
- E3,75 mA e 4 kΩ.
