Questão de Eletrônica — Análise de Circuitos — IF-MG 2019
EletrônicaAnálise de Circuitos
- Código
- qq507804
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Industrial

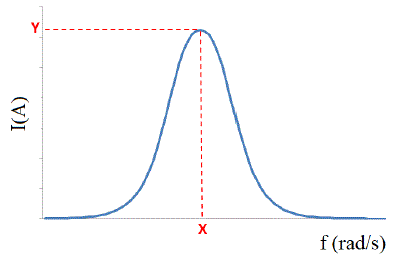

Considere um circuito elétrico RLC série alimentado por uma fonte de tensão senoidal V(t). Os seguintes parâmetros e suas amplitudes são considerados: V₀ = 120 V; L = 5mH; C = 50μF; R = 15Ω. Variando-se a frequência da fonte de tensão senoidal V(t) e observando-se o comportamento da corrente I(t) no circuito, obtém-se o gráfico abaixo. O gráfico apresenta a amplitude da intensidade da corrente no circuito, em ampères, em função da frequência da fonte de tensão em radianos/segundo. O eixo horizontal do gráfico está em escala logarítmica na base 2.
Com base no gráfico, marque a opção correta que indica os valores das coordenadas X e Y, respectivamente:
Com base no gráfico, marque a opção correta que indica os valores das coordenadas X e Y, respectivamente:- A318,3 rad/s e 8 A.
- B2000 rad/s e 0,12 A.
- C318,3 rad/s e 0,02 A.
- D318,3 rad/s e 0,12 A.
- E2000 rad/s e 8 A.
