Questão de Eletrônica — Análise de Circuitos — IF-MG 2019
EletrônicaAnálise de Circuitos
- Código
- qq507807
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Industrial

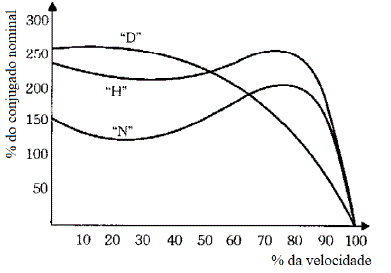

A norma NBR 7094 classifica os motores de gaiola em cinco categorias, conforme as características de conjugado em relação à velocidade e à corrente de partida. As letras indicadas no gráfico da Figura representam as curvas do percentual de conjugado em função do percentual da velocidade.
(Figura extraída do livro de Acionamentos elétricos de Claiton Moro Franchi.)Marque a opção correta que representa as características da categoria da letra “D”:
(Figura extraída do livro de Acionamentos elétricos de Claiton Moro Franchi.)Marque a opção correta que representa as características da categoria da letra “D”:- AConjugado de partida alto, corrente de partida normal e baixo escorregamento.
- BConjugado de partida normal, corrente de partida normal, baixo escorregamento e com previsão de uma partida estrela-triângulo.
- CConjugado de partida alto, corrente de partida normal e alto escorregamento (s >5%).
- DConjugado de partida alto, corrente de partida normal, baixo escorregamento e sem previsão de uma partida estrela-triângulo.
- EConjugado de partida baixo, corrente de partida baixa e baixo escorregamento (s <5%).
