Questão de Eletrônica — Análise de Circuitos — IF-MG 2019
EletrônicaAnálise de Circuitos
- Código
- qq507808
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Industrial

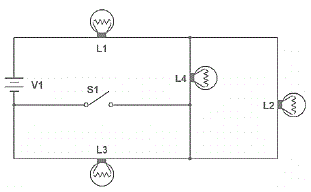

Quatro lâmpadas idênticas L1, L2, L3 e L4, são alimentadas por uma bateria ideal V1, conforme mostra a Figura abaixo.
As quatro lâmpadas estão acesas quando a chave S1 está aberta. Quando a chave S1 é fechada, marque a opção correta que indicada o resultado esperado:
As quatro lâmpadas estão acesas quando a chave S1 está aberta. Quando a chave S1 é fechada, marque a opção correta que indicada o resultado esperado:- AAs lâmpadas L1, L2, L3 e L4 permanecem acesas.
- BA lâmpada L1 permanece acesa, mas as lâmpadas L2, L3 e L4 se apagam.
- CAs lâmpadas L1 e L4 permanecem acesas, mas as lâmpadas L3 e L2 se apagam.
- DAs lâmpadas L1, L2 e L4 permanecem acesas, mas a lâmpada L3 se apaga.
- ETodas as lâmpadas se apagam.
