Questão de Eletrotécnica — Interpretação de diagramas — IF-MS 2019
EletrotécnicaInterpretação de diagramas
- Código
- qq508200
- Banca
- IF-MS
- Órgão
- IF-MS
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrotécnica

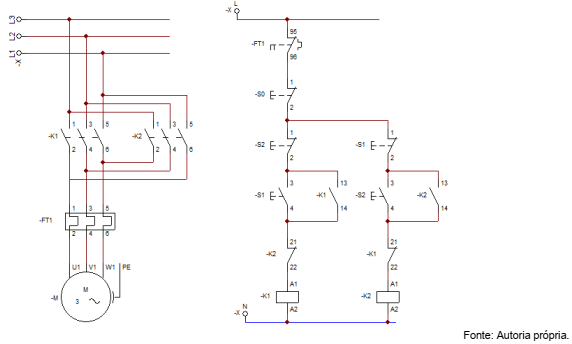

Na figura a seguir, podem ser observados os diagramas de potência e comando que se referem ao esquema de ligação de uma chave convencional de partida de motores elétricos de indução.
Considere as seguintes afirmativas em relação ao esquema de ligação e aos dispositivos de comando e de proteção da figura apresentada:I. O esquema corresponde a uma chave de partida direta com reversão.II. O contato auxiliar 95-96 do dispositivo FT1 tem como finalidade a interrupção da corrente no circuito de comando, após um determinado intervalo de tempo.III. O contato auxiliar 13-14 de K1 tem a função de selo, a fim de manter o contator K1 energizado.IV. O contato auxiliar 21-22 de K2 tem a função de intertravamento.Está CORRETO o que se afirma em:
Considere as seguintes afirmativas em relação ao esquema de ligação e aos dispositivos de comando e de proteção da figura apresentada:I. O esquema corresponde a uma chave de partida direta com reversão.II. O contato auxiliar 95-96 do dispositivo FT1 tem como finalidade a interrupção da corrente no circuito de comando, após um determinado intervalo de tempo.III. O contato auxiliar 13-14 de K1 tem a função de selo, a fim de manter o contator K1 energizado.IV. O contato auxiliar 21-22 de K2 tem a função de intertravamento.Está CORRETO o que se afirma em:- AIII e IV.
- BI e III.
- CII, III e IV.
- DI, III e IV.
- EI, II, III.
