Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — IF-MS 2019
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- qq508203
- Banca
- IF-MS
- Órgão
- IF-MS
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrotécnica

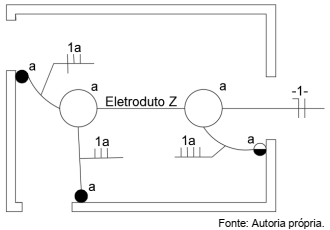

A figura a seguir representa o circuito de iluminação de um cômodo de uma residência. Os pontos de iluminação são acionados por meio de dois interruptores Three-way e um interruptor Four-way.
Assinale a alternativa que representa, de acordo com os dados apresentados, os condutores que passam pelo eletroduto Z:
Assinale a alternativa que representa, de acordo com os dados apresentados, os condutores que passam pelo eletroduto Z:- A1 fase e 4 retornos.
- B5 retornos.
- C1 fase, 1 neutro e 7 retornos.
- D1 neutro e 4 retornos.
- E1 fase, 1 neutro e 5 retornos.
