Questão de Eletrotécnica — Equipamentos e Componentes — IF-MT 2019

EletrotécnicaEquipamentos e Componentes
Código
qq508657
Banca
IF-MT
Órgão
IF-MT
Ano
2019
Nível
Médio
Cargo
Técnico em Eletrotécnica

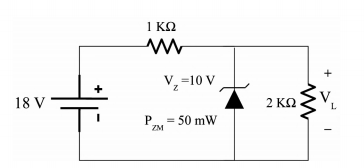

A figura abaixo representa um circuito regulador de tensão com diodo Zener. A tensão Vz = 10V, a potência PzM = 50 mW e VL é a tensão na carga de 2 K Ω.Imagem associada para resolução da questãoAssinale a afirmação CORRETA:
  1. Ao diodo Zener opera no estado ligado e a tensão VL = 12 V.
  2. Bo diodo Zener opera no estado desligado e a tensão VL = 0 V.
  3. Co diodo Zener opera no estado desligado e a tensão VL = 12 V.
  4. Do diodo Zener opera no estado ligado e a tensão VL = 10 V.
  5. Eo diodo Zener opera no estado ligado e a VL = 18 V.
Revelar gabarito e comentário

GabaritoD — o diodo Zener opera no estado ligado e a tensão VL = 10 V.
