Questão de Eletrotécnica — Manutenção Elétrica na Eletrotécnica — IF-MT 2019

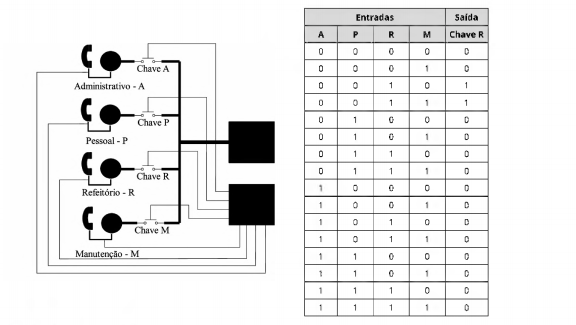

A figura abaixo ilustra de forma esquemática a conexão de 4 telefones à central de telefonia de um hospital. Essa conexão é realizada através de um circuito de controle. O telefone do setor Administrativo é designado pela entrada A; o telefone do setor de Pessoal é designado pela entrada P; o telefone do setor de Refeição é designado pela entrada R e o do setor de Manutenção é designado pela entrada M. Para A=P=R=M=1, significa solicitação de ligação telefônica e A=P=R=M=0, significa não solicitação de ligação telefônica. O circuito de controle obedece às seguintes prioridades:- Telefone do setor Administrativo (A) --> Prioridade 1.- Telefone do setor de Pessoal (P) --> Prioridade 2.- Telefone do setor de Refeitório (R) --> Prioridade 3.- Telefone do setor de Manutenção (M) --> Prioridade 4.A tabela verdade abaixo mostra as combinações possíveis da saída designada por Chave R de acordo com sua prioridade. Assinale o item que corresponde à expressão lógica correta para a Chave R.

1. A
2. B
3. C
4. D
5. E
