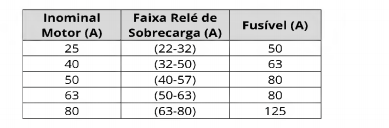

Após as análises da carga mecânica no eixo do motor de indução trifásico, especificou-se o motor como: a) 30 CV (22,5 KW), operando com 100% da potência nominal, e rendimento de 90%; b) 4 polos - 6 terminais; c) F= 60 Hz; d) Fator de potência de 0,87; e) Vnominal de 380 V e; f) Corrente de partida, seis vezes a corrente nominal. Sabendo que a partida do motor é direta, especificar a faixa de ajuste do relé de sobrecarga e da corrente elétrica do fusível a partir da corrente elétrica nominal do motor, conforme tabela abaixo. Considerar (√3 * 380 * 0,87 ≅ 573).
Assinale a alternativa CORRETA:
Assinale a alternativa CORRETA:- A(22-32) A; 50 A.
- B(32-50) A; 63 A.
- C(40-57) A; 80 A.
- D(50-63) A; 80 A.
- E(63-80) A; 125 A.
