Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IF-PA 2019

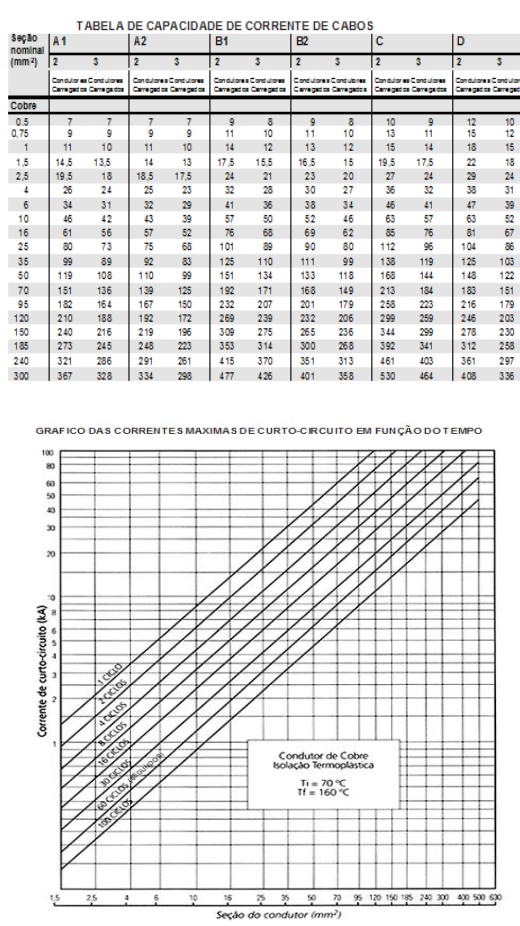

O quadro geral de baixa tensão de uma edificação está instalado em um local que a corrente de curto circuito no mesmo é de 20 kA e a rede que atenderá o quadro é de condutores de cobre com isolação termoplástica. A tensão do sistema é trifásica 220/127V,60 Hz e a carga do quadro é 38 kVA. O disjuntor de proteção contra curto circuito do quadro é especificado para 30 kA e tempo de abertura de aproximadamente 0,50 segundo. A rede elétrica é de três condutores carregados maneira de instalar B1. Com base nas informações descritas e usando as tabelas abaixo, a seção dos condutores da rede elétrica de modo que não haja elevação de temperatura inadmissível na mesma mesmo em presença de curto-circuito é:

1. A95mm²
2. B50mm²
3. C120mm²
4. D70mm²
5. E35mm²
