Questão de Engenharia Elétrica — Máquinas Elétricas — IF-SC 2019
Engenharia ElétricaMáquinas Elétricas
- Código
- qq509940
- Banca
- IF-SC
- Órgão
- IF-SC
- Ano
- 2019
- Nível
- Superior
- Cargo
- Docente - Eletrotécnica

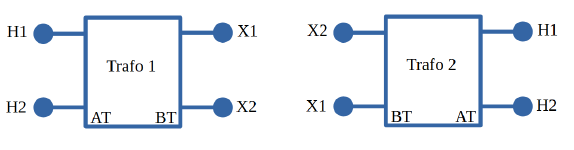

Em uma aula prática de máquinas elétricas uma equipe fez o ensaio de polaridade de dois transformadores monofásicos (trafo 1 e trafo 2), e representou suas marcações de terminais como mostrado a seguir. Considere AT para alta tensão e BT para baixa tensão.
Analise as alternativas a seguir e assinale a CORRETA:
Analise as alternativas a seguir e assinale a CORRETA:- AO trafo 2 tem sua marcação de terminais feita de forma correta, caso o mesmo tenha polaridade subtrativa.
- BO trafo 1 tem sua marcação de terminais feita de forma correta, caso o mesmo tenha polaridade subtrativa.
- CO trafo 1 tem sua marcação de terminais feita de forma correta, caso o mesmo tenha polaridade aditiva.
- DO trafo 2 tem sua marcação de terminais feita de forma correta, caso o mesmo tenha polaridade aditiva.
- EOs trafos 1 e 2 têm suas marcações de terminais feitas de forma correta, caso o trafo 1 tenha polaridade subtrativa e o trafo 2 tenha polaridade aditiva.
