Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IF-SC 2019

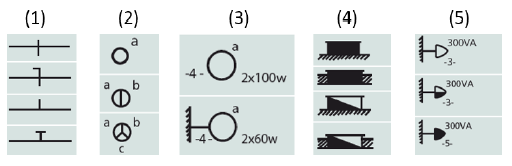

A simbologia é item fundamental para a interpretação de projetos elétricos. Deste modo, cabe ao projetista utilizar a simbologia conforme as normas vigentes. A figura abaixo apresenta 05 (cinco) figuras com conjuntos de simbologias utilizadas em projetos elétricos. Avalie as afirmações a respeito da simbologia abaixo marque (V) para as afirmativas verdadeiras e (F) para as falsas.( ) Na figura 04 o terceiro símbolo (de cima para baixo) representa um quadro parcial de luz de força (quadro de disjuntores) embutido.( ) Na figura 01 o último símbolo (de cima para baixo) representa o condutor de aterramento.( ) Na figura 05 o segundo símbolo (de cima para baixo) representa uma tomada de 300 VA instalada a uma altura de 0,30 m do chão.( ) Na figura 02 o segundo símbolo (de cima para baixo) representa um interruptor paralelo.( ) O número -3- que aparece no primeiro e segundo símbolo (de cima para baixo) na figura 05 representa o número do circuito.( ) As letras “a” e “b” nas figuras 02 e 03 representam o tipo de lâmpada que serão acionadas, sendo “a” para lâmpada tipo LED, “b” para Lâmpada Incandescente e “c” para lâmpada fluorescente.Assinale a alternativa que contém a sequência CORRETA de cima para baixo:

1. AV, V, V, V, V, V
2. BF, F, F, F, F, F
3. CV, F, V, V, F, V
4. DF, V, F, F, V, F
5. EF, V, V, F, F, F
